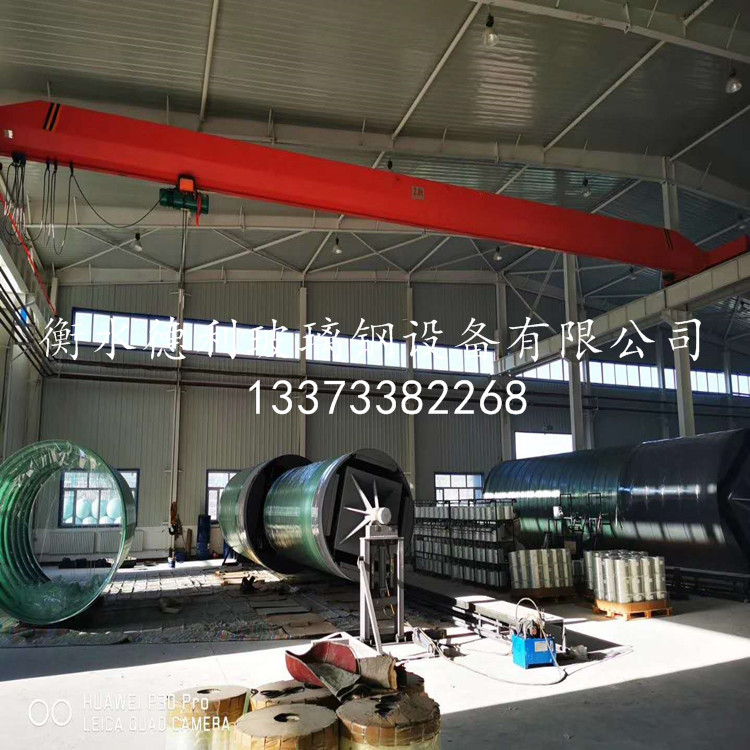

内加筋玻璃钢化粪池缠绕模具

一、技术参数

1、总装机容量：14KW（7.5KW动力电机，2.5KW搅拌桶抽树脂电机，2.5KW搅拌电机，1.5KW生产小车抽树脂电机）；

2、生产产品直径范围：φ1200-3200mm；

3、生产产品长度范围：≤12000mm；

4、模具转速：7.5r/min;

5、出纱速度：1300mm/s；

6、纱片宽度：200mm。

二、控制系统

控制系统有手动缠绕、半自动缠绕、自动缠绕、正反向缠绕、无级调速等功能。控制系统主要由以下主要部件组成：

1、人机界面触摸屏；

2、西门子PLC编码器；

3、小车伺服控制器；

4、主轴变频控制器。

三、产品型号

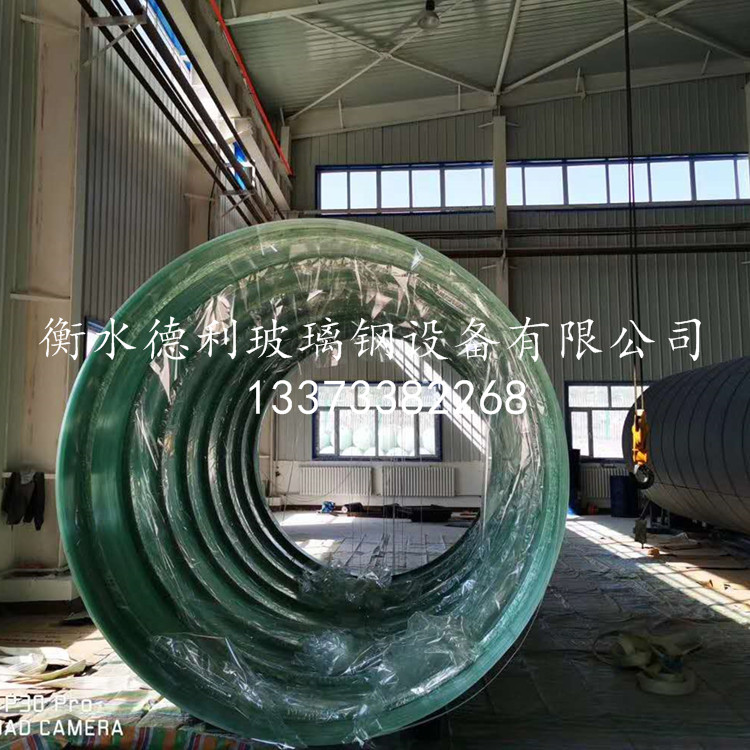

四、内加筋化粪池制品优势

1、机械缠绕，整体一次成型，产品强度高，劳动生产率高。

2、均匀设置加强筋，筋的高度、筋间均匀，产品刚度高。经测试，φ2300mm、φ2800mm、φ3200mm的化粪池，产品的刚度分别达9584Pa、9332Pa、8909Pa。

3、产品质量轻，是同类产品的90%，节省材料。

4、产品结构设计非常合理，产品刚度高，长期使用有安全保障。

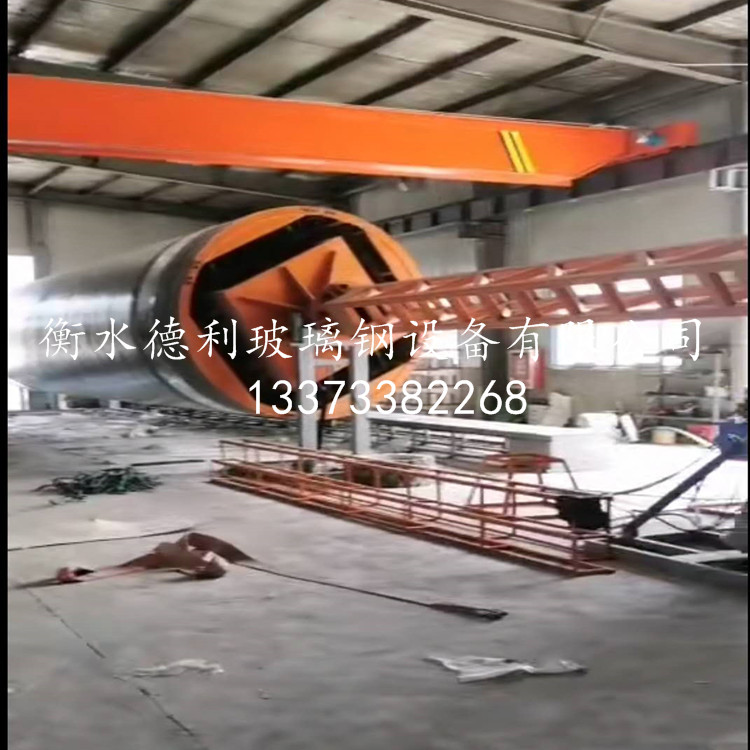

五、内加筋化粪池缠绕模具优势

1、主轴为梁结构，重量轻，不易变形，12米长的梁，加10吨重物时，模具变形不到5mm。

2、模具V型槽一次成型，圆滑过渡，消除应力集中，有效防止局部应力过大；便于脱模。

3、四块盖板相对大小设计合理，能最大可能收缩（3.2米缩小后只有2.6米），脱模空间足够大。

4、脱模时采用遥控双向同时脱模，安全、速度快（10分钟可以完成脱模）。

5、脱模时架子倾倒和升降全部采用液压系统，安全、效率高。

6、对场地要求低，5T行车（无行车也可以）、厂房不低于4.5米。

7、模具使用寿命长。
